Bild in DXF umwandeln.

Vektorisiere ein Bild zu Vektorgeometrie und exportiere DXF für CAD, CNC und Laserschneiden, dazu SVG, PDF, EPS und AI. DXF gehört zu Pro, und jedes neue Konto bekommt 7 Tage Pro gratis.

Bilder hierher ziehen, um sie zu vektorisieren
Einfügen:⌘V
Tracing-Voreinstellung:Ausgewogen▼

Gilt für Bilder, die du als Nächstes hinzufügst – jedes wird direkt beim Hinzufügen verarbeitet.

Der SVG-Download ist kostenlos, ohne Konto.

Transparente Bereiche werden zu weißen Flächen, und größere Bilder werden vor dem Tracing auf etwa 0,6 Megapixel verkleinert.

Dein Bild wird zum Tracing auf den eigenen Server von pic2svg hochgeladen. Was wir speichern und wie lange

Weitere Formate, Tarife und Lizenzen

PDF, EPS, AI (EPS-basiert) und DXF gibt es in den Bezahltarifen, und jedes neue Konto bekommt 7 Tage Pro gratis. Der kostenlose Tarif und Starter haben eine Lizenz für private Nutzung; kommerzielle Nutzung erfordert Pro, Weiterverkauf Advanced — siehe die Zeile „Lizenz“ auf der Preisseite.

Strichzeichnung zu Vektoren und DXF

Strichzeichnung einer Halterung

Eingabe

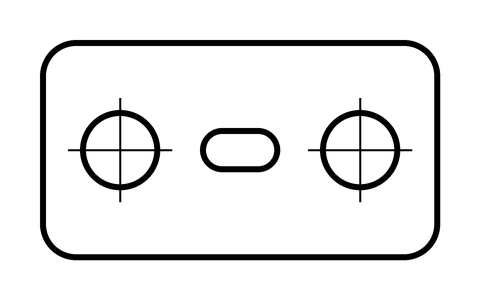

Eingabe-PNG: schwarze Strichzeichnung einer abgerundeten Montagehalterung mit zwei runden, durch Mittellinien markierten Bohrungen und einem Langloch dazwischen, auf Weiß
Vektorisiertes SVG
Vektorisiertes SVG der Halterung: Jede schwarze Linie ist jetzt eine gefüllte Vektorkontur
PNG, 480 × 300 px → SVG, 3,1 KB, 15 FormenDasselbe Tracing als DXF exportiert ist 25,8 KB groß.

Fragen zu Bildern und DXF

Kann ich die DXF-Datei zum Laserschneiden verwenden?
Ja. Die DXF des Halterungsbeispiels oben enthält 16 geschlossene Polylinien auf einer Ebene: die geschlossenen Konturen der Zeichnung, jedes Loch als eigene Kontur, ohne den Bildrand. Gib unter deinem Ergebnis bei „DXF-Breite (mm)“ die gewünschte Breite ein, dann ist die Zeichnung genau so breit und die Höhe folgt; leer gelassen gelten 96 Pixel pro Zoll, daher öffnet sich dieses Beispiel mit 105,8 × 58,2 mm. Es gibt kein Mittellinien-Tracing: Eine gezeichnete Linie kommt als dünne geschlossene Kontur zurück, ein Vektorschnitt folgt also beiden Kanten.
Kann ich ein Foto in DXF konvertieren?
Du kannst ein Foto tracen, doch DXF ist mit klaren Formen, Icons, Logos und für CAD oder CNC bestimmter Strichgrafik am zuverlässigsten.
Warum ist eine DXF-Datei größer als eine SVG-Datei?
DXF speichert Kurven als abgetastete Punktlisten. Ein komplexer Trace kann daher viele Liniensegmente erzeugen, während SVG kompakt bleibt.
Wie detailliert ist die DXF-Datei?
Kurven werden in gerade Segmente abgetastet: 12 Punkte pro Kurve bei Pro und 32 bei Advanced. Mehr Punkte ergeben glattere Geometrie und größere Dateien. Der DXF-Export ist in Pro und Advanced enthalten sowie in der 7-tägigen Pro-Testphase jedes neuen Kontos; das SVG aus derselben Vektorisierung ist kostenlos.
Benötigt DXF einen separaten Bildupload?
Nein. Das DXF wird aus demselben SVG-Trace erzeugt, sodass im Workflow kein zweiter Konvertierungsdienst nötig ist.
