تحويل JPG إلى DXF.
حوّل شعارًا أو لافتة أو رسم قطعة بصيغة JPG إلى حدود DXF لبرامج الليزر أو CNC أو البلازما أو CAD. التتبع والفحص مجانيان، ثم يمكنك استخدام Pro لتنزيل DXF بالعرض الذي تختاره.
اسحب الصور إلى هنا لتحويلها إلى متجهاتاضغط لاختيار الصور وتحويلها إلى متجهاتلصق:⌘V
نمط التحويل إلى متجهات:متوازن▼
يطبق على الصور التي ستضيفها بعد ذلك — يبدأ كل صورة فور إضافتها.
تتحول المناطق الشفافة إلى أشكال بيضاء، وتُصغَّر الصور الأكبر إلى نحو 0.6 ميغابكسل قبل التحويل.
تُرفع صورتك إلى خادم pic2svg الخاص لتحويلها إلى متجهات. ما نحتفظ به ولأي مدة
ما الذي غيّره ضغط JPEG في هذين الرسمين؟

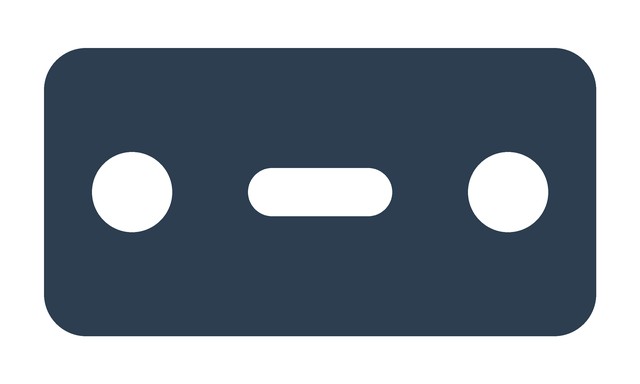

- لوحة مملوءة / رسم خطي لحامل
- للوحة المملوءة 4 محيطات مغلقة في PNG و8 عند q90 و17 عند q60؛ ويحتفظ الرسم الخطي بـ 9 في جميع درجات الجودة المختبرة. يعيد المحرك الألوان شبه الموحدة إلى لوحة ألوان الرسم، مما امتص تشويش JPEG في هذه الخطوط؛ أما المساحات المملوءة ذات الحواف الناعمة فقد تخرج عن تلك اللوحة وتنتج حدودًا إضافية. لا يحدد هذان المثالان حدًا عامًا لجودة JPEG. استخدم أعلى جودة JPG متاحة لديك أو ملف PNG، ثم افحص عدد الحدود في المعاينة قبل الدفع.
المحيطات المغلقة: 8 · شوائب محددة: 4. 146.32 × 76.43 mm.
المحيطات المغلقة: 17 · شوائب محددة: 13. 146.32 × 76.47 mm.
الملفات
| المدخل | المحيطات المغلقة | شوائب محددة | العرض × الارتفاع (مم) | الملفات |
|---|---|---|---|---|
| لوحة مملوءة · PNG | 4 | 0 | 146.05 × 76.20 | PNG · SVG · DXF |
| لوحة مملوءة · JPG q90 | 8 | 4 | 146.32 × 76.43 | JPG · SVG · DXF |
| لوحة مملوءة · JPG q75 | 10 | 6 | 146.31 × 76.47 | JPG · SVG · DXF |
| لوحة مملوءة · JPG q60 | 17 | 13 | 146.32 × 76.47 | JPG · SVG · DXF |
| رسم خطي لحامل · PNG | 9 | 0 | 118.53 × 61.38 | PNG · SVG · DXF |
| رسم خطي لحامل · JPG q90 | 9 | 0 | 118.53 × 61.38 | JPG · SVG · DXF |
| رسم خطي لحامل · JPG q75 | 9 | 0 | 118.53 × 61.38 | JPG · SVG · DXF |
| رسم خطي لحامل · JPG q60 | 9 | 0 | 118.53 × 61.38 | JPG · SVG · DXF |
رفع فعلي عبر Chromium بإعدادات التتبع المستخدمة في الخدمة؛ الأبعاد على أساس 96 بكسل/بوصة. الأحمر يحدد المحيطات الأصغر من 16 مم². بيانات القياس (JSON)
افحص JPG قبل التتبع
- الدقة
- افحص الأصل بحجمه الكامل: تحويل JPG إلى DXF لا يستعيد شقًا مفقودًا أو حرفًا ضبابيًا. تكبير صورة مصغرة يضيف بكسلات لا تفاصيل.
- الضغط
- ابحث عن المربعات والهالات الفاتحة حول الحواف الداكنة. تجنب حفظ JPEG مجددًا؛ ملف PNG من الرسم الأصلي أنفع من PNG مشتق من JPG تالف.
- الخلفية
- لا يدعم JPG خلفية شفافة. قد يتحول نسيج الورق والظلال والبقع المائلة للبياض إلى أشكال إضافية؛ جهّز خلفية موحدة في محرر صور أولًا.
قيود DXF التي تُفحص عند الاستيراد
- جانبا الخط
- يتحول خط JPG إلى حدود على جانبيه لا إلى خط مركزي؛ راجع شرح الحدود.
- الخلفية والصور
- تُدمج الصور فوق الأبيض؛ وتتحول صورة JPG الفوتوغرافية إلى نطاقات لونية ضعيفة الملاءمة لمسار قطع DXF.
- الوحدات والمنحنيات
- الناتج كيانات LWPOLYLINE بصيغة AutoCAD R2010 ووحدة الملليمتر، بمقياس 96 px/in ما لم تدخل عرض DXF؛ وقد تُصغّر الصور الكبيرة أولًا. تستخدم المنحنيات 12 عينة مع Pro أو 32 مع Advanced. تحقق من المقاسات بعد الاستيراد.
أسئلة عن تحويل JPG إلى DXF
- هل تحويل JPG إلى DXF مجاني؟
- التتبع ومعاينة حدود DXF وتنزيل SVG مجانية. يتطلب تنزيل DXF خطة Pro بسعر $19.99 شهريًا، مع تجربة Pro لمدة 7 أيام دون بطاقة. تبدأ التجربة عند التسجيل باستخدام Google أو أول تسجيل دخول بعد تأكيد البريد الإلكتروني. راجع الخطط.
- هل ينتج ملف JPG لدي DXF نظيفًا للقطع بالليزر؟
- يعتمد ذلك على الحواف وضغط JPEG: زادت حدود اللوحة لدينا عند q60، بينما لم تتغير في الرسم الخطي. قارن المعاينة بالقطع المقصود وأزل الحدود غير المرغوبة قبل التشغيل.
- لماذا تقطع الآلة الخط مرتين؟
- للعلامة السميكة في JPEG حد داخلي وآخر خارجي؛ قد يتحول كلاهما إلى مسار قطع. اقرأ عن حدود الخطوط قبل استخدام هذا التتبع للتخديد.
- بأي مقاس سيفتح DXF؟
- دون إدخال عرض، تستخدم إحداثيات التتبع 96 بكسل لكل بوصة؛ وهذا ليس قياسًا للجسم المصوّر. أدخل عرض DXF المطلوب بالملليمتر وافحص الوحدات بعد الاستيراد.
- هل يمكن تحويل صورة JPG فوتوغرافية إلى DXF؟
- يمكن تتبعها، لكن التظليل يصبح نطاقات لونية بدلًا من رسم قطعة محدد الأبعاد. للحصول على حدود قطع، ابدأ بصورة ظلية عالية التباين أو بالرسم المسطح الأصلي.
